Design
v-RAu

2024/25

Entwurf: E. Drach

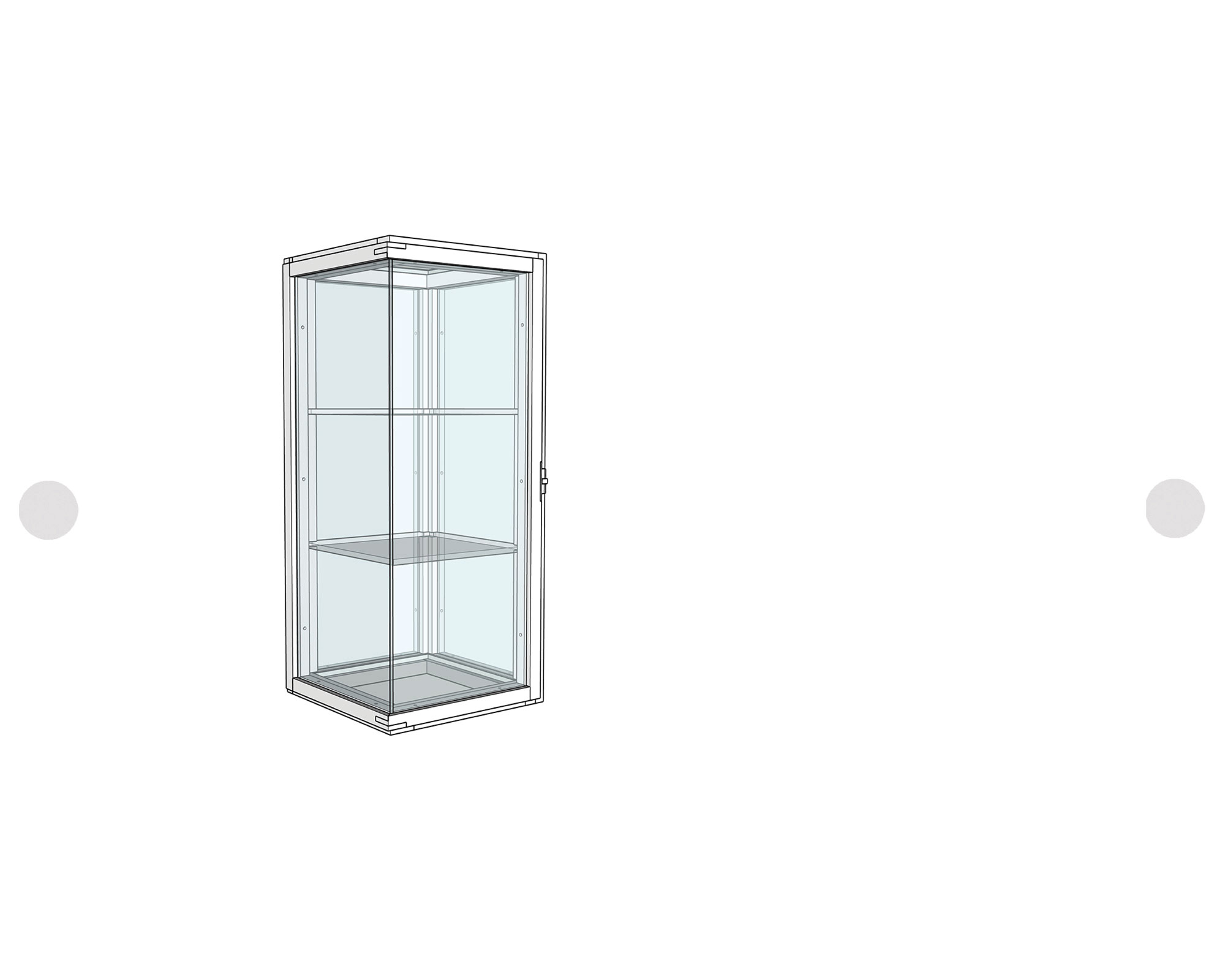

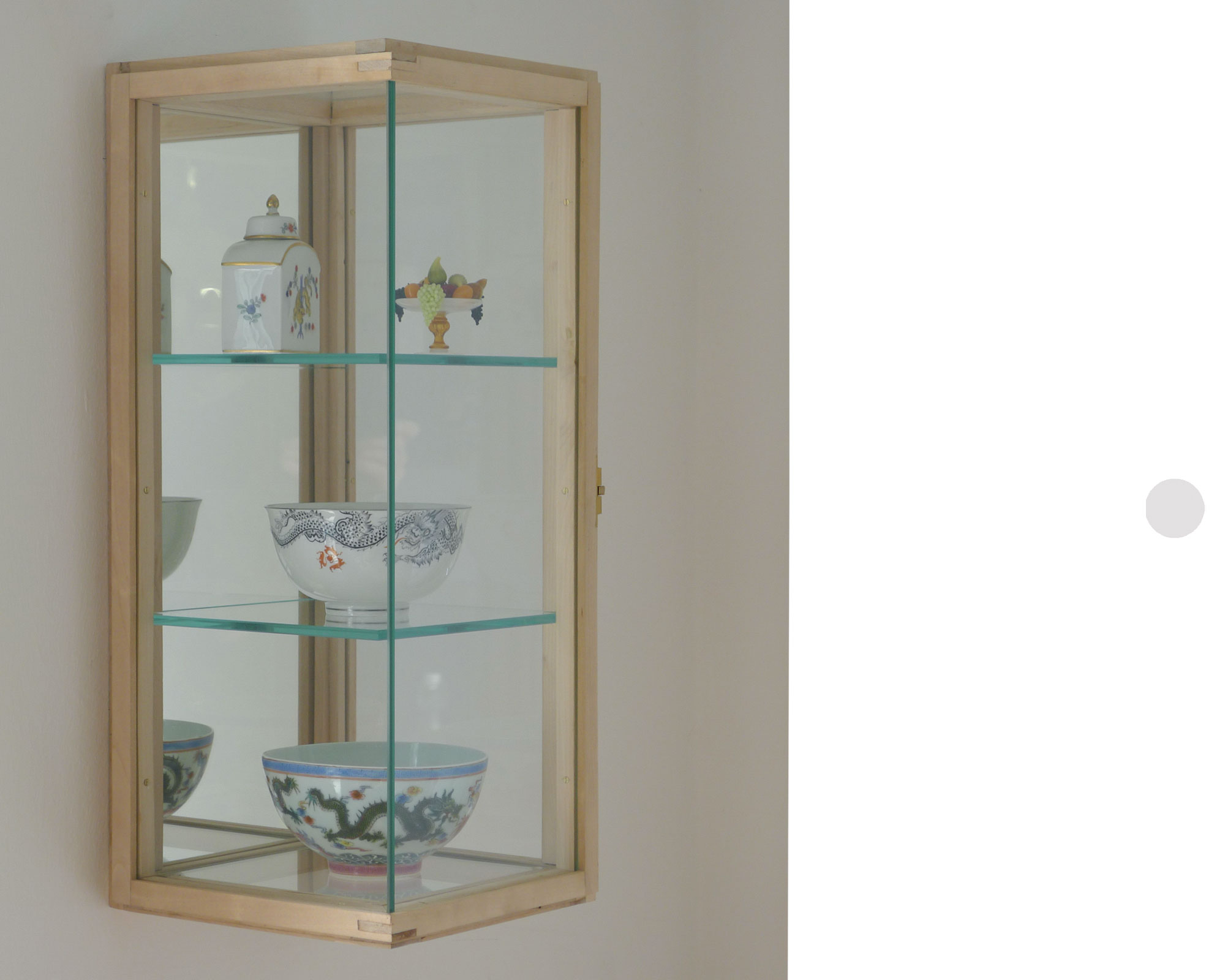

Wandvitrine mit drei Böden (210mm x 210mm x 500mm)

Konstruktion Holz (Birke):

Stäbe vertikal: 1 Stk. 27mm x 27mm / 2 Stk. 29mm x 19mm, Rahmen horizontal: Oben: 2 Stk. 27mm x 23mm / 2 Stk. 29mm x 23mm, Unten: 2 Stk. 27mm x 23mm / 2 Stk. 29mm x 23mm, Öffnungsflügel: Stäbe vertikal: 2 Stk. 22mm x 15mm, horizontal: 4 Stk. 22mm x 15mm, Glasleisten – Korpus: vertikal: 4 Stk. 7mm x 8mm, horizontal 4 Stk. 7mm x 8mm, Glasleisten – Öffnungsflügel: vertikal 2 Stk. 5mm x 12mm, horizontal 4 Stk. 5mm x 12mm

Gläser:

Böden horizontal: 4 Stk. d= 6mm, Korpus vertikal: 1 Stk. d= 3mm / 1 Stk. d= 3mm (Spiegel), Öffnungsflügel vertikal: 2 Stk. d= 4mm
